Элеваторный узел

Элеваторный узел со стальным водоструйным элеватором – это специальное оборудование, предназначенное для стабилизации и регулирования температурного режима отопления в системе давления не более 16 атмосфер и с температурой теплоносителя не более 150ºС.

Элеваторные узлы используются для присоединения системы отопления к источнику теплоснабжения при потребности снизить температуру воды, которая поступает из тепловой сети, путем примешивания к ней части обратной воды, поступающей от системы отопления и необходимом напоре перед элеватором, который достаточен для его работы. Кроме того, элеваторный узел необходим при управлении параметрами функционирования системы отопления.

Элеваторный узел работает по следующему принципу: вода проходит входные задвижки (шаровые краны) и грязевик, потом поступает в сопло элеватора. Подогретая вода выходит из сопла, создается разрежение и вода домовой системы, поступающая в корпус, подсасывается из обратного трубопровода.

ООО «НАКС-ТПА» поставляет элеваторные узлы без трубопроводной арматуры и КИП и А

Added to wishlistRemoved from wishlist 0

Стоимость зависит от многих факторов и постоянно меняется. Актуальную цену уточняйте в отделе по работе с клиентами.

×

    Заказать

    Состав типового элеваторного узла.

    Элеваторный узел_схема

    1 — элеватор водоструйный (40с10бк);
    2 — задвижка стальная (30с41нж) или стальной шаровой кран КШШС;
    3 — задвижка чугунная (30ч6бр) или стальной шаровой кран КШШС;

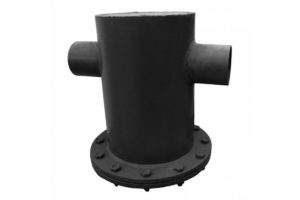

    4 — грязевик абонентский;
    5 — манометр показывающий;
    6 — кран трехходовой под манометр;
    7 — термометр прямой жидкостной (ТТП);
    8 — оправа под термометр;
    9 — кран пробковый сальниковый (11б6бк) или шаровый кран.
